自從上世紀80年代smt產業引入中國，在這近40年的發展中得到高速發展，特別是01005片式元器件和0.35mm間距CSP的使用，給smt鋼網精度也提出了很高的要求，下面就讓我們來介紹現代新型smt鋼網的精度要求和smt鋼網精度受哪些因素的影響。

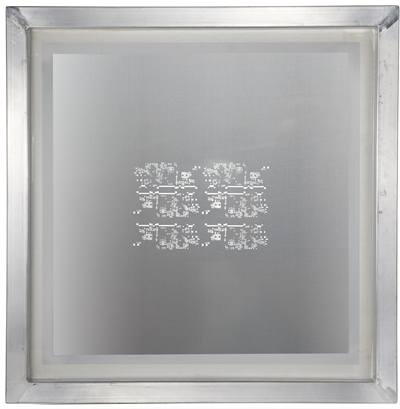

高精度smt鋼網

　　smt鋼網生產精度如下：

　　1，開口尺寸精度：0-0.010mm。

　　2，開口位置精度：0.005～0.03mm。

　　3，網框外開精度：2mm以內。

　　4，材質厚度：0.030～0.600mm。

　　5，圖形在網框中居中精度：1mm以內。

　　6，材料厚度精度：0.003以內。

　　7，側壁(孔壁)粗糙度：0.005～0.006mm。

　　smt鋼網精度受哪些因素的影響?

　　1，smt鋼網生產設備

　　smt鋼網使用什么設備來生產至關得要，設備平臺的精度也決定了鋼網的精度。如：激光機精度保證鋼網開孔大小和開孔位置精度;電解拋光機保證生產出的開孔大小與實際需要的大小精度。

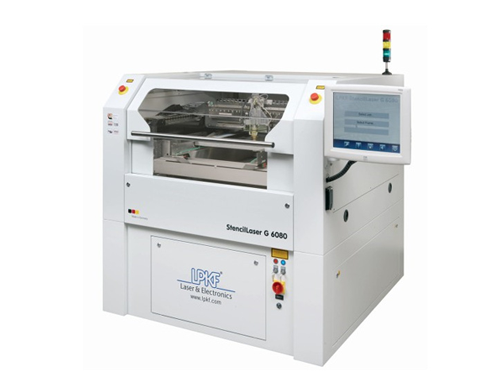

smt鋼網生產設備

　　2，制作工藝

　　前面我們有探討鋼網的制作工藝，可以知道，最好的工藝應當是激光鋼網切割后做電拋光處理。化學蝕刻及電鑄都存在做壽 菲林、曝光、顯影等較易產生誤差的工藝，而且電鑄還受基板不平的影響。

　　3，開口設計

　　開口設計的好壞對PCB鋼網品質影響最大。前面探討過，開口設計應考慮制作工藝，寬厚比、面積比、經驗值等。

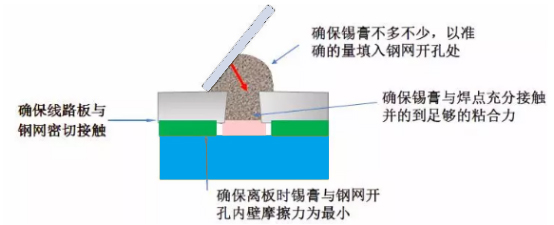

開孔設計關系

　　4，檢測設備

　　smt鋼網生產過程和出貨前都應對鋼網進行嚴格的全檢，smt使用部門一般一款PCB只做一張鋼網，因為其特點為不給smt使用部門造成損失，smt鋼網出貨度必須100%合格。

　　5，使用的材料

　　包括PCB網框、絲網、鋼片、粘接膠等。PCB網框必須能承受一定程序的接力且有很好地水平度;絲網最好用聚脂網，它能夠長時間保持張力穩定;鋼片最好用304號，且亞光的會比鏡面的更加利于錫膏(膠劑)滾動;粘接膠必須強度足夠且能耐一定的腐蝕。

　　6，使用方法

　　正確地印刷方法能使鋼網品質得到保持，反之，不正確地印刷方法如壓力過大、印刷時PCB鋼網或PCB不水平等，均會使鋼網受到損壞。

smt鋼網使用方法

　　7，制作資料

　　制作資料的完整與否，也會影響到PCB鋼網品質。資料越全越好。同時，資料并存時應明確以哪個為準。還有，一般來講以數據文件制作鋼網可盡可能減少誤差。

　　8，清洗

　　錫膏(膠劑)比較容易固化，若不及時清洗會堵塞鋼網開口，下次印刷將產生困難。因此，PCB鋼網由機器上取下后或者在印刷機上1小時不印刷錫膏應及時清洗干凈。

　　9，儲存

　　smt鋼網應用特定的儲存場所，不能隨意亂放，這樣可以避免鋼網受到意外傷害。同時，提供PCB鋼網不要疊放在一起，這樣即不好拿又可能把網框壓彎。

　　10，印刷設備

　　smt部門使用的印刷設備對鋼網精度很重要，印刷設備越智能，印刷出的產品精度越高。
